XMPYT-58/230撬毛臺車簡介
XMPYT-58/230撬毛臺車又稱撬毛車、排險臺車。該設備是為用機械代替人工撬毛作業而研發，實現了撬毛作業的機械化，主要適用于地下礦山采掘工程及各種井下開挖工程隧道、撬洞等撬毛作業和敲邦問頂工作，能快速有效的清除爆破作業后易冒落、垮塌、比較隱蔽的工作面頂板和兩幫不穩固的巖石，防止冒頂片幫事故發生，確保作業現場人員以及設備安全。
目前我國地下工程中撬毛作業基本上都是人工進行，存在勞動強度大，工作條件危險惡劣，冒頂片幫事故率高的安全問題。我公司研發的XMPYT-58/230型撬毛臺車，配備有經過專業調校的液壓沖擊錘，具有高效安全的性能，使用我公司生產的撬毛臺車，不僅提升安全保障，又降低勞動者的勞動強度，還能大大提高工作效率。
1.整機主要技術參數
序號
項目
參數
1
錘頭沖擊頻率
550-1000bmp
2
釬桿直徑
45mm
3
錘頭型號
JYB45
4
沖擊能量(J)
≤ 700
5
錘頭擺動角度
±90°
6
工作油壓
11～14MPa
7
行駛速度進/退
0-8km/h
8
最大爬坡能力
≥14°
9
最小轉彎半徑
外側4170 mm 內側2540 mm
10
最大轉向角
±38°
11
最小離地間隙
230
mm
12
操作系統
全液壓先導手柄控制
13
轉向系統
鉸接式液壓轉向
14
最大摸高
6090mm
15
工作流量（L/min）
20-35
16
發動機型號/功率
DEUTZ D914L04/58KW
17
整機重量
7.4t
18
離去角
18°
19
軸 距
2200mm
20
外形尺寸（長x寬x高）
6550mm×1350mm×2000mm

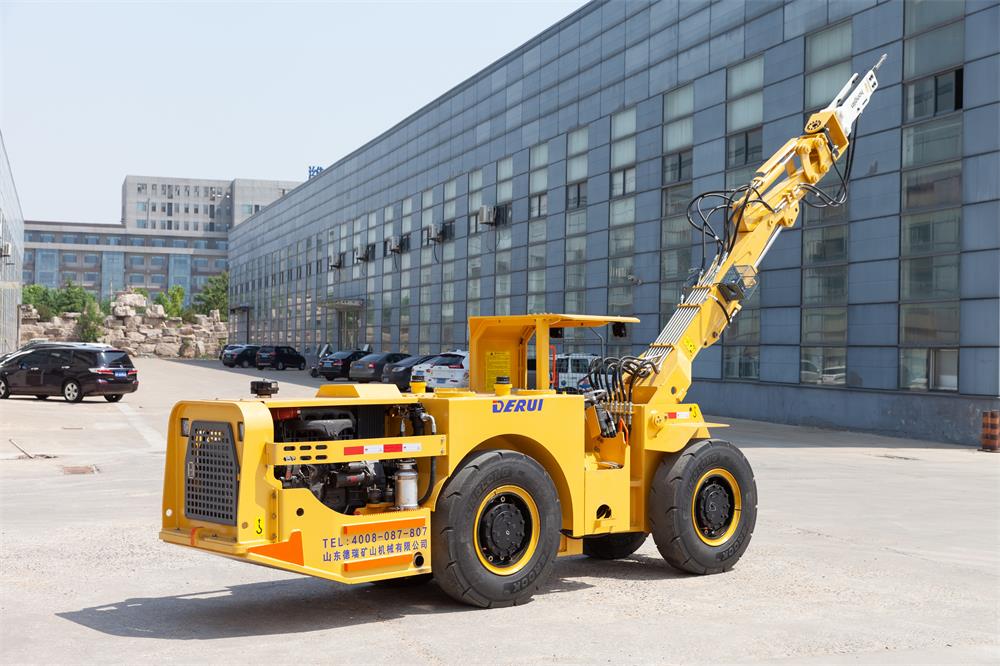

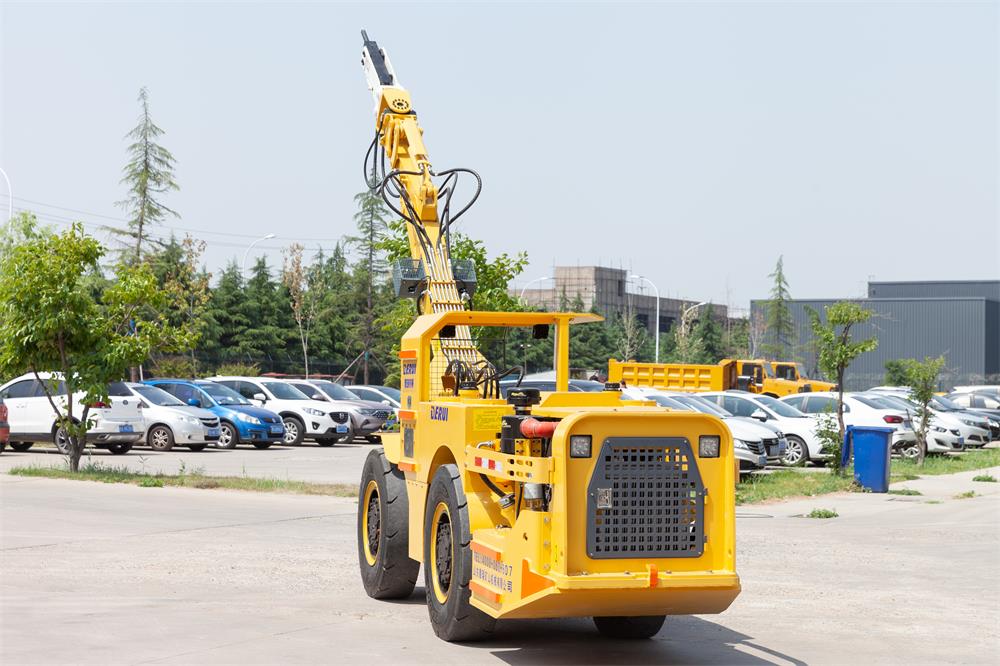

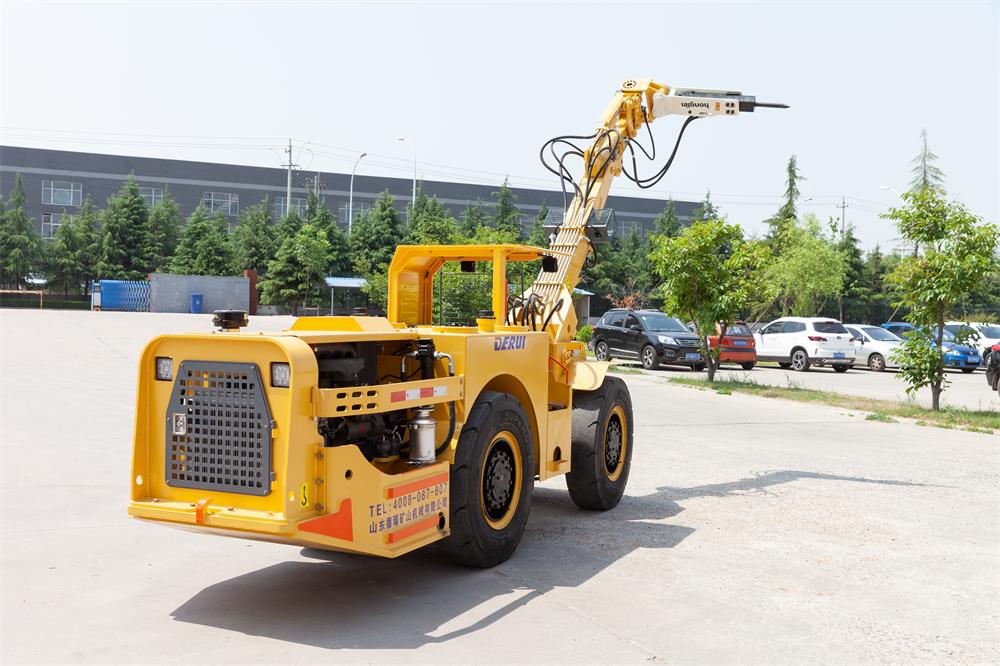

2.產品圖片

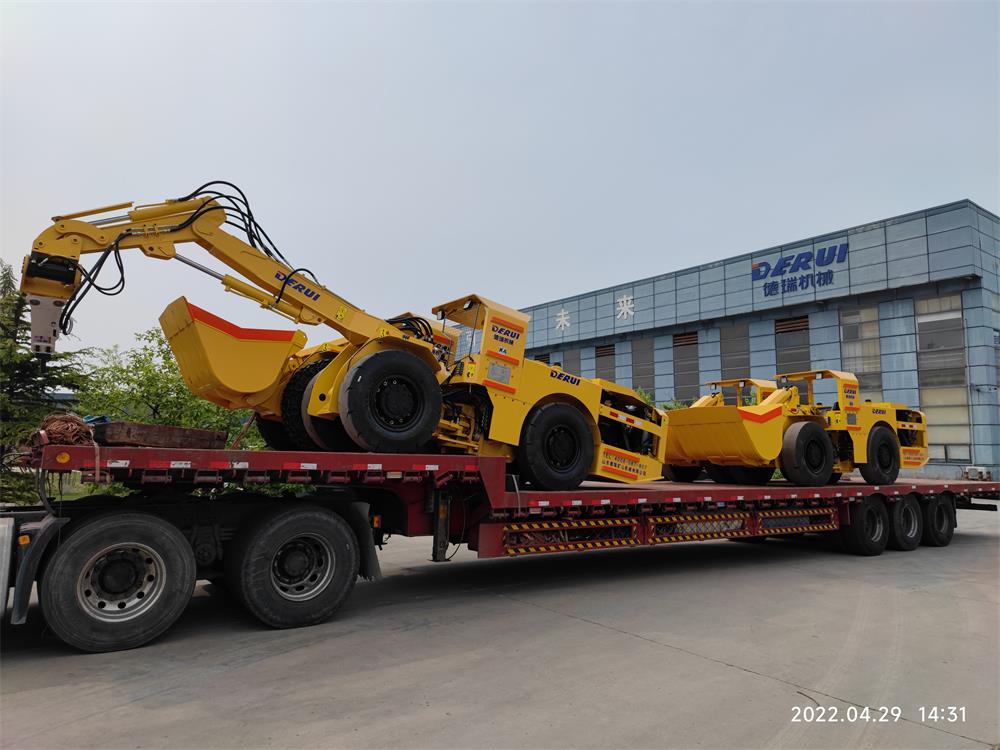

5.工作圖、發車圖
性能特點
1. XMPYT-58/230撬毛臺車型適用于各類金屬礦山的排險工作，用于掘進面、采礦房，提高排險工作的安全系數，移動設計不受場地限制，具有安全系數高，效率快，操作維修簡單等特點。提高生產效率，降低總運營成本。設備尺寸緊湊、轉彎半徑小，適合在狹窄的巷道內運行。
2.進口比例先導閥控工作系統，各動作精準控制，極大提升動作平順性，通過流量抗飽和設計，提供高效平穩的復合動作體驗。
3.整車潤滑點采用集中潤滑布局，充分考慮了設備在井下打黃油難、保養費時的問題，減輕了整車維護保養的負擔。
4.液壓油箱采用酸洗淋化高壓清洗處理工藝，從源頭上保證了整車液壓系統的清潔，對整車核心部件泵、馬達的壽命提供了可靠的保障。
5.液壓油管、接頭對絲全部采用進口知名品牌，馬牌、固特異等廠家，使用壽命大大延長，避免了跑、冒、滴、漏和爆管現象的發生。
